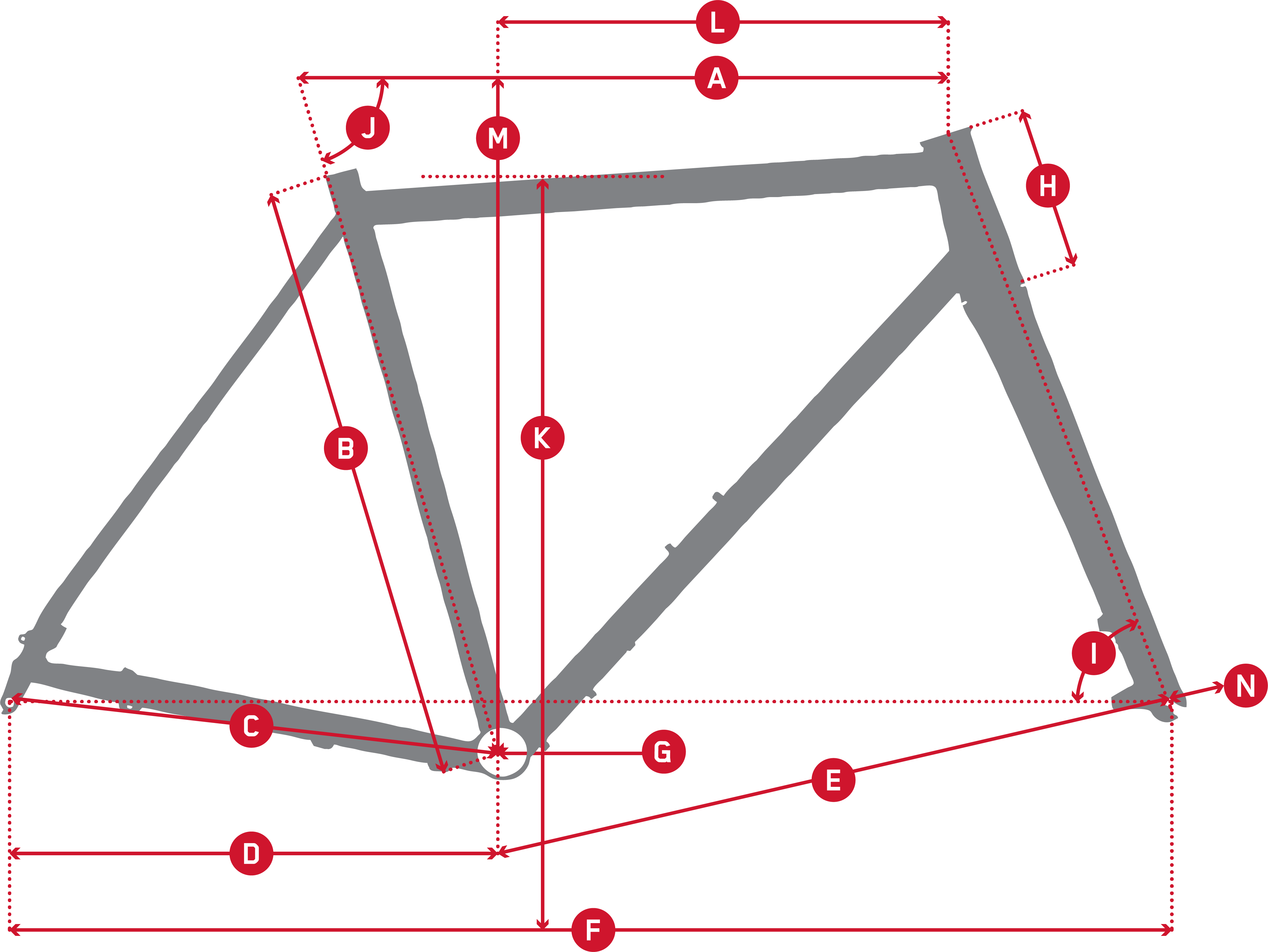

| (A) TT Length | (B) Seat Tube Length | (C) Chainstay Length Actual | (D) Horizontal Chainstay | (E) Front Center | (F) Wheelbase | (G) BB Drop | (H) Headtube Length | (I) Headtube Angle | (J) Seattube Angle | (K) Standover Height | (L) Reach | (M) Stack | (N) Fork Rake | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Metric | |||||||||||||||
| 47cm | 510 | 430 | 435 | 430 | 582 | 1005 | 75.0 | 105 | 70.0 | 74.5 | 705 | 361 | 537 | 45 | |
| 50cm | 525 | 460 | 435 | 430 | 589 | 1012 | 75.0 | 125 | 70.5 | 74.0 | 728 | 365 | 558 | 45 | |
| 53cm | 545 | 490 | 435 | 430 | 599 | 1023 | 75.0 | 145 | 71.0 | 73.5 | 753 | 374 | 578 | 45 | |
| 56cm | 565 | 520 | 435 | 430 | 610 | 1036 | 70.0 | 165 | 71.5 | 73.0 | 780 | 383 | 594 | 45 | |
